| 方法编号 | 方法名称 | 难度 | 适用场景 |
|---|---|---|---|
| 方法一 | 调用 PDK 中的器件 | 🟢 简单 | 直接调用PDK 提供的标准器件，以及不同PDK之间的器件迁移和复用 |
| 方法二 | 调用 Picazzo 库器件 | 🟢 简单 | 使用 IPKISS 自带的通用组件并映射到 PDK |
| 方法三 | 从 GDS 文件导入器件 | 🟡 中等 | 有现成的版图文件，导入IPKSS中使用 |
| 方法四 | 自定义器件（PCell） | 🟠 稍难 | 构建特殊结构或参数化器件，需完全自定义 |
方法一：直接调用PDK中的component
以si fab为例，调用该PDK中的MMI器件，并将MMI的结构参数设置成目标参数后导出版图
from si_fab import all as pdk #导入PDK
mmi = pdk.MMI1x2(width=4,length=10) #调用PDK中的MMI1X2器件，并设置参数

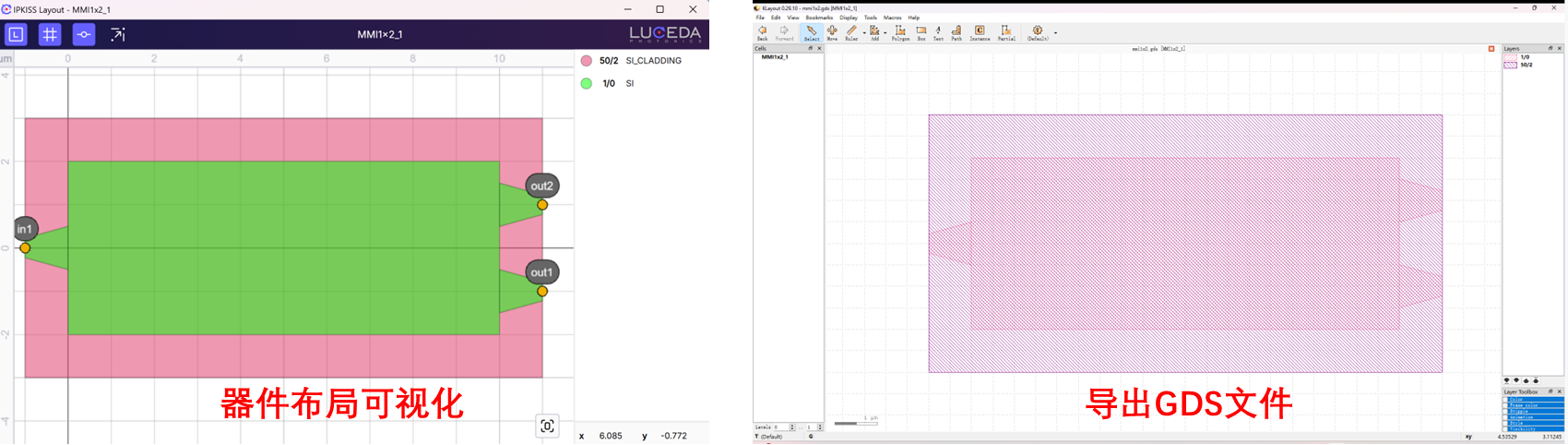

mmi.Layout().visualize(annotate=True) #将器件布局结构可视化出来
mmi.Layout().write_gdsii("mmi1x2.gds") #将器件布局结构导出 GDSII 文件
延伸问题：
Q1: 如何查看PDK中有哪些器件可以调用？

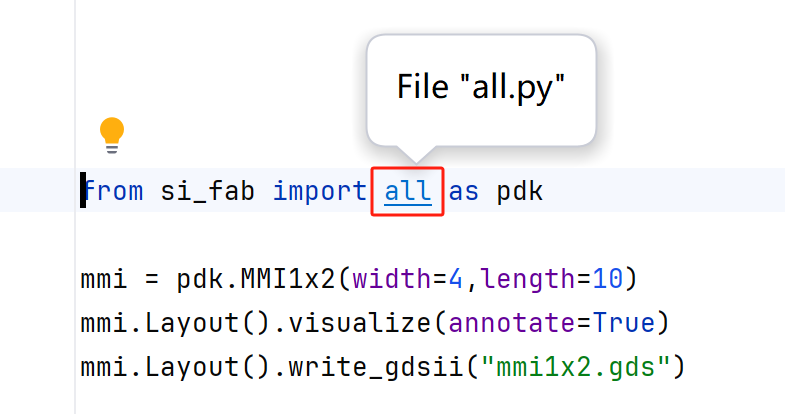

A1: 方法一：一般情况下 PDK/all.py文件中包含该PDK中 所有可直接调用的器件，可通过
ctrl+左键单击 all 跳转至si_fab/all.py 查看，如下图所示

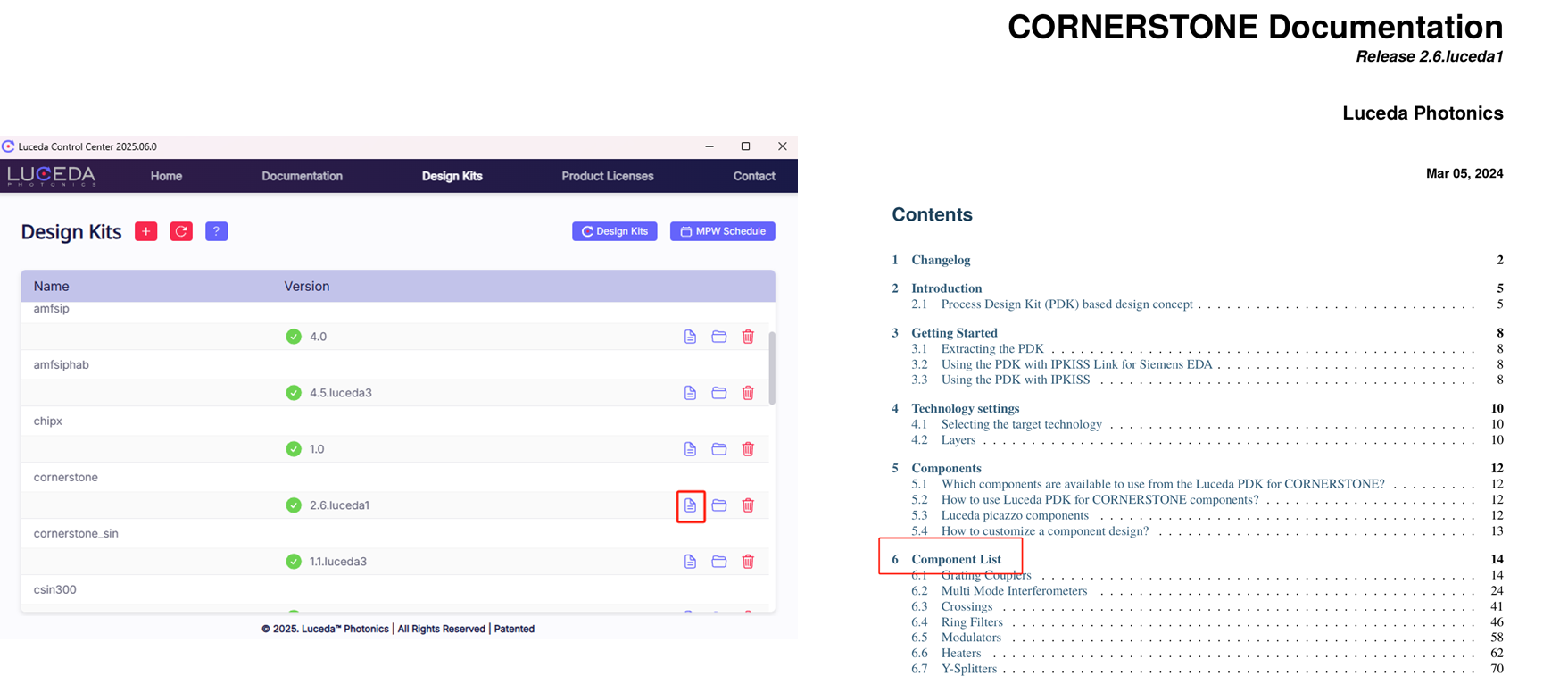

A1：方法二：打开Luceda Control Center进入Desgin Kits页面，点击对应PDK右侧 Documentation图标，在手册中查看。（部分 PDK 可能暂无文档，此时请使用方法一）

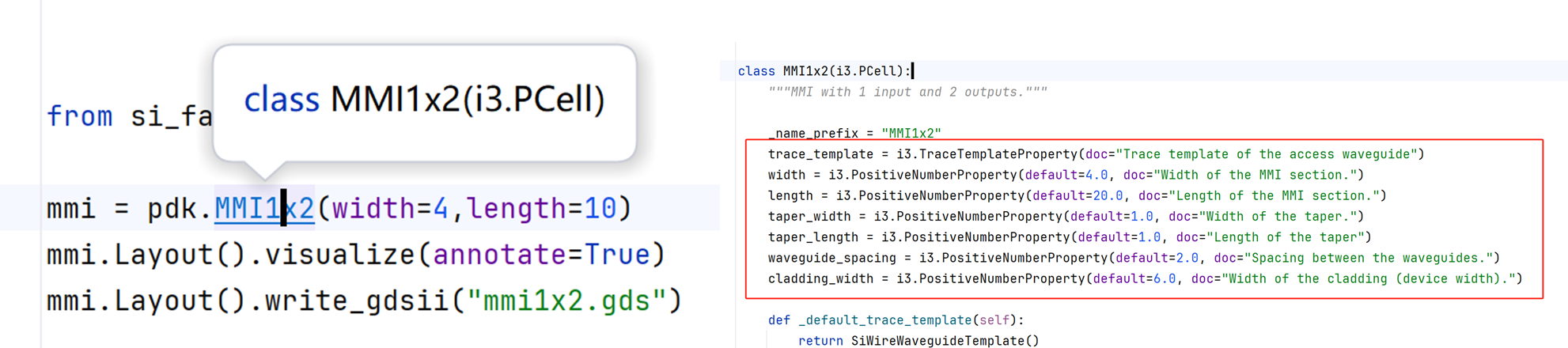

Q2：如何知道器件哪些参数可以调整？
A2：ctrl+左键单击器件名称，可跳转定义器件的源码。
如果目标器件只存在于 si_fab PDK 中，如何迁移到当前使用的 PDK？
当你在 si_fab PDK 中找到了所需的 PCell 器件，但当前项目使用的是另一个 PDK（如 siepic 或自建 PDK），该如何将该器件迁移并复用呢？参考教程：如何将 si fab PDK 中 Pcell 器件运用到其他 PDK 中 | LUCEDA PHOTONICS
ps：这种迁移方法不仅适用于 si_fab，同样适用于任意两个 PDK 之间的器件迁移。方法二：调用 Picazzo 库中的器件
Picazzo 库是一个建立在 IPKISS 框架之上的通用光子器件库，提供丰富的硅光器件。可点击链接查看所含器件及用法：Picazzo Library Reference — Luceda Academy 2025.06 documentation

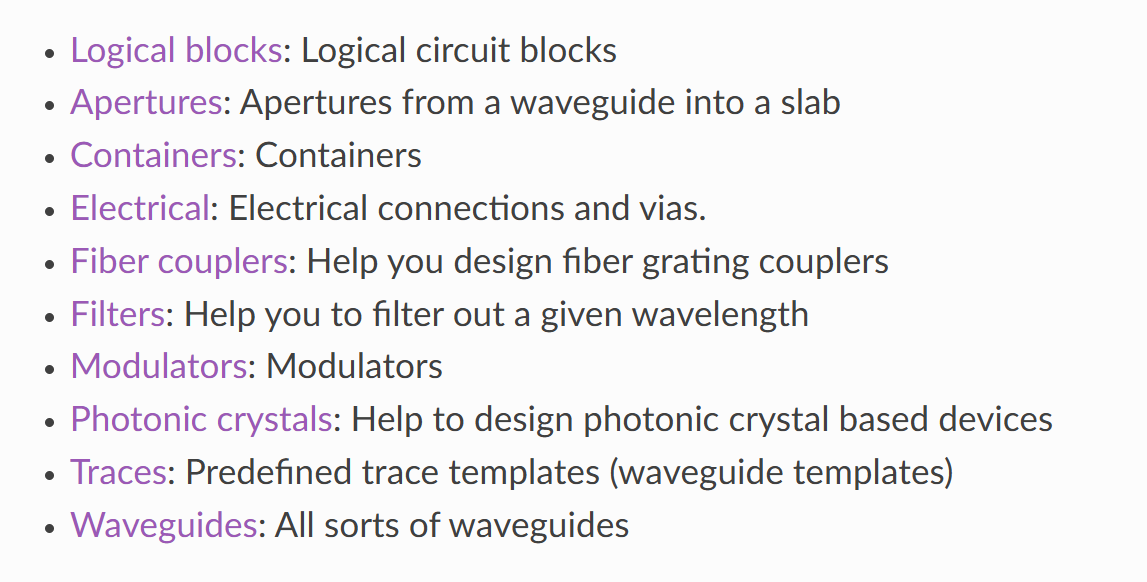

picazzo 库中包含的器件
import si_fab.all as pdk # 导入PDK
from picazzo3.electrical.contact import ContactHole #导入Picazzo库中的 ContactHole
cell = ContactHole()
layout = cell.Layout()
layout.visualize(annotate=True)延伸问题：
Q：为什么使用 picazzo 库中的器件，还需要调用 PDK 呢？
A：Picazzo 中的器件使用的是虚拟图层和工艺信息，不能直接用于流片。引入 PDK 后，我们可以将实际的图层与工艺绑定到器件上，从而生成可流片的版图。
方法三：从GDS导入
当你手头已有器件的 GDSII 文件时，也可以导入到 IPKISS 中作为一个可复用器件。
导入前准备：
- 请确认 GDS 文件中使用的图层已经在 PDK 中定义。
- 若未定义，需要先在 PDK 中添加相关图层。
导入方法：
- 图层已定义的情况：从现有 GDSII 文件创建单元格 — Luceda Academy 2025.06 文档 --- Creating a Cell from an Existing GDSII file — Luceda Academy 2025.06 documentation
- 图层未定义的情况：使用新技术从现有 GDSII 文件创建单元格 — Luceda Academy 2025.06 文档 --- Creating a Cell from an existing GDSII file with a new technology — Luceda Academy 2025.06 documentation
方法四：自定义器件结构（自定义 PCell）
当 PDK 和 Picazzo 都不包含你所需的结构时，可以通过 IPKISS 自定义结构参数、形状和端口。
IPKISS 有一套标准的 自定义器件代码框架，如下，只需要对该框架进行填充即可。
class MyCell(i3.PCell): # we define a component using i3.PCell
"""This is my Pcell.""" # a short description of the class is always useful to include
class Layout(i3.LayoutView):
...
class Netlist(i3.NetlistFromLayout):
...
class CircuitModel(i3.CircuitModelView):
...
我们在 Layout 视图中定义器件结构，主要包含以下三个部分：
- elements：绘制基本几何形状。一般使用 i3.Shape()函数生成自定义形状。此外，IPKISS提供了一些封装好形状函数可直接使用，如i3.Rectangle()、i3.Wedge()等等。形状函数参考：Elements and Layers — Luceda Academy 2025.03 documentation
- instances：在当前器件中复用已有cell，作为器件的一部分，以实现复杂的参数化模块设计
- ports：定义输入/出端口，光学端口一般由 i3.OpticalPort() 函数定义，电学端口由 i3.EletricalPort() 函数定义。端口函数参考：Elements and Layers — Luceda Academy 2025.03 documentation
ps：除了基本的形状绘制和端口定义，IPKISS 还提供了 布尔运算、旋转、形状修改 等功能，可用于高级版图编辑。详细内容请参考：Layout Reference — Luceda Academy 2025.03 documentation
