如何在 IPKISS 中调用 PDK 图层绘制结构？

在使用 IPKISS 进行版图设计时，每一个结构（如波导、孔洞、标记）都必须绘制在指定的图层（Layer）上。这些图层在 PDK 中定义，每一层代表芯片制造中的一个具体工艺步骤和用途。因此，理解并正确调用 PDK 中的图层，是绘制合法且可制造版图的第一步。

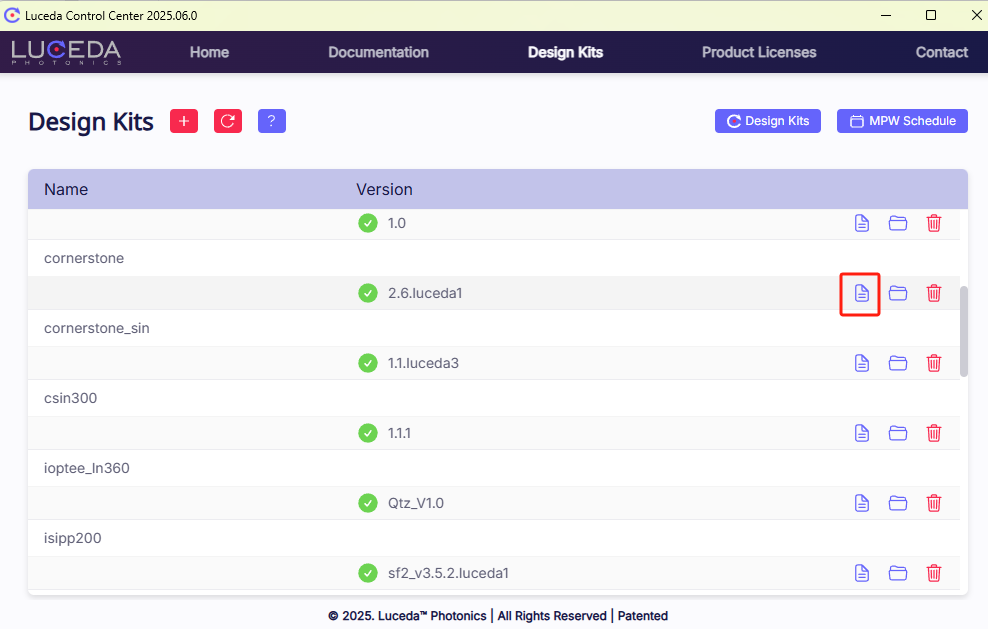

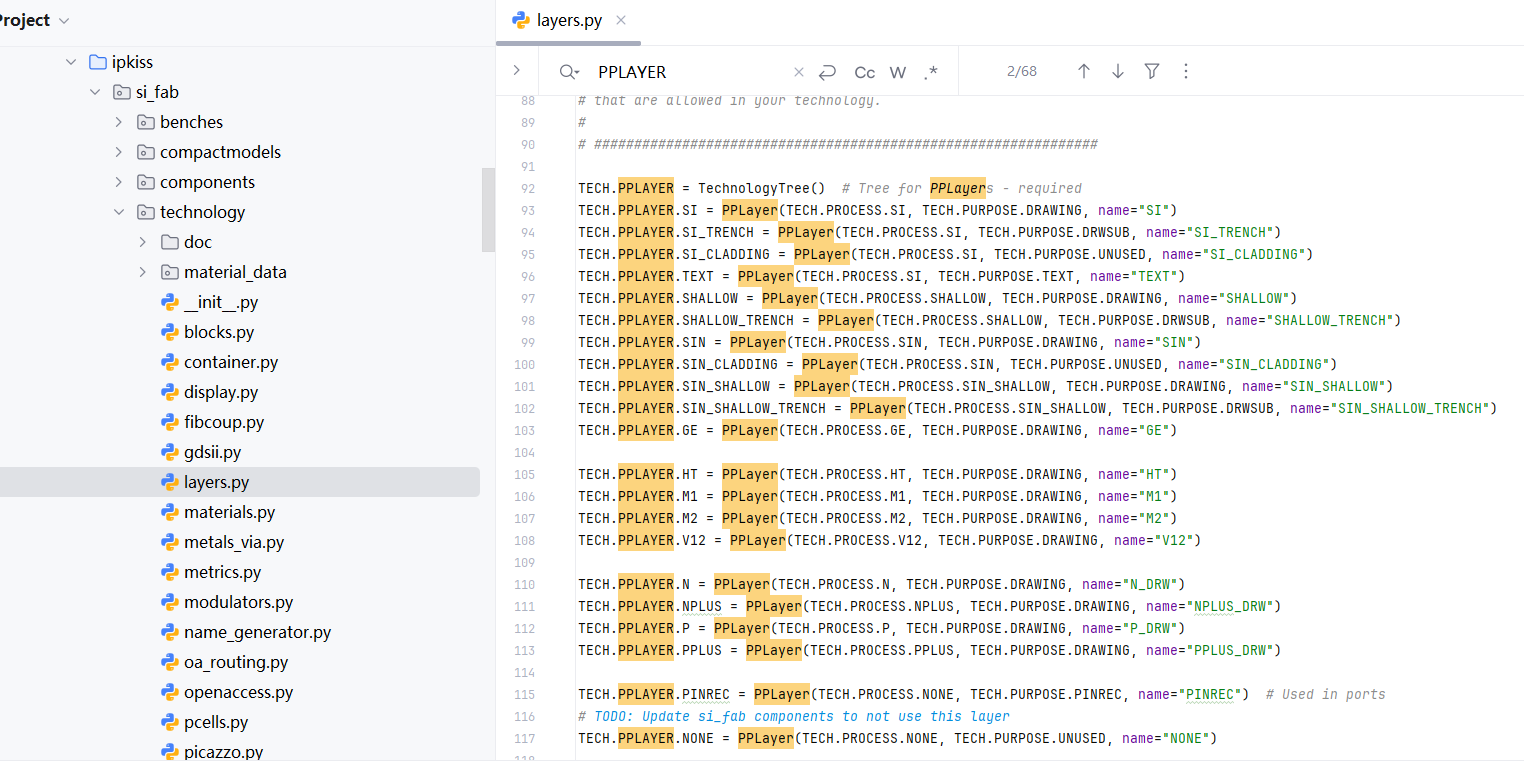

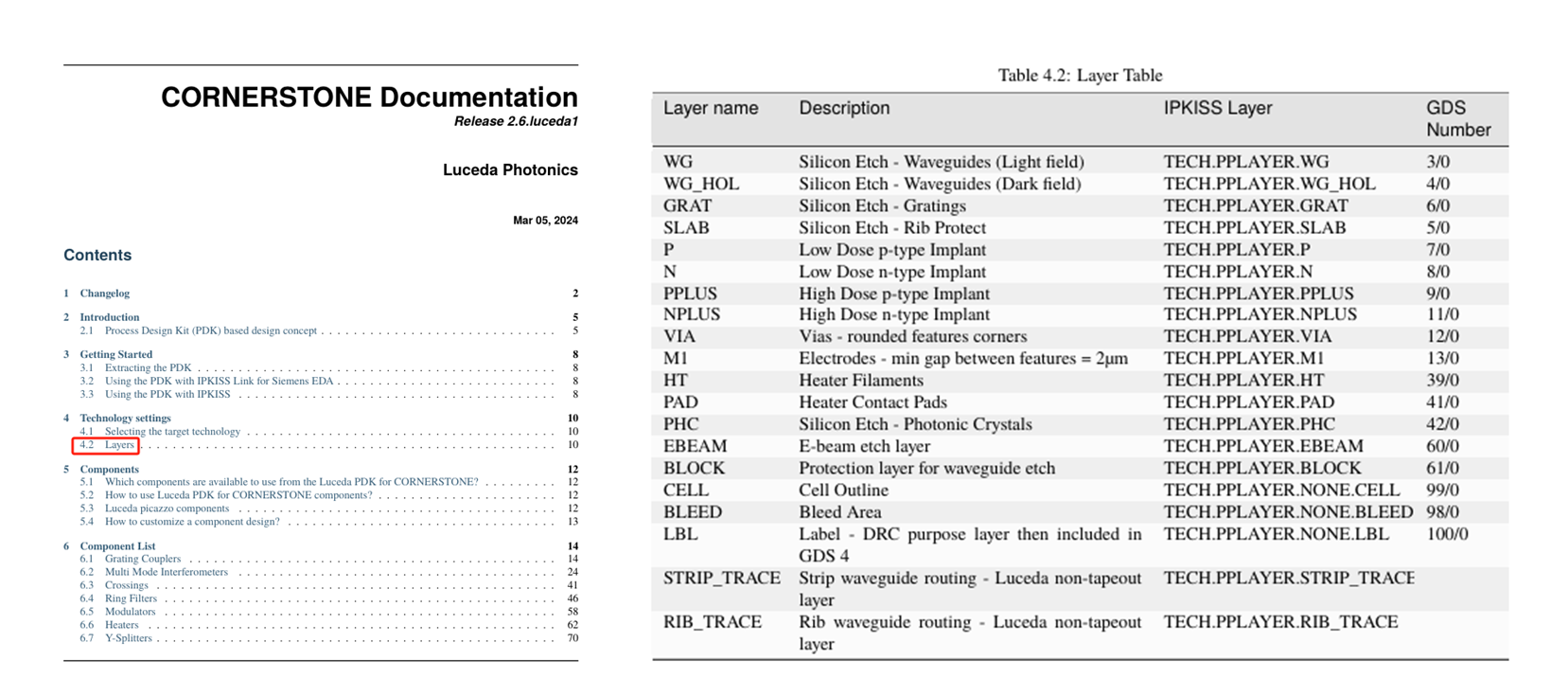

在 IPKISS 中，图层的标准表示方式是：ProcessPurposeLayer（简称 PPLAYER）

其中，Process：表示该图层对应的制造工艺步骤；Purpose：表示该图层的功能/用途（如标记，填充等等）。二者组合在一起，就能精确定义一个用于版图设计的物理图层

IPKISS 2024.12 及以上版本

import si_fab.all as pdk
import ipkiss3.all as i3

# 方法一：通过i3调用图层
i3.TECH.PPLAYER.SI
# 方法二：通过 PDK 调用图层（更推荐）
pdk.TECH.PPLAYER.SI

IPKISS 2024.09 及以下版本

import si_fab.all as pdk
import ipkiss3.all as i3

# 方法：通过i3调用图层
i3.TECH.PPLAYER.SI

使用 IPKISS 提供的 i3.Boundary 功能函数来构建结构：

通过 layer 参数指定绘制在哪一图层；

通过 shape 参数定义结构的几何形状。

from si_fab import all as pdk
import ipkiss3.all as i3
elements = i3.Boundary(
   layer=pdk.TECH.PPLAYER.WG,
   shape=[(0, 0), (7.7, -23.7),
          (32.6, -23.7), (12.4, -38.4),
          (20.1, -62.1), (0, -47.4),
          (-20.1, -62.1), (-12.4, -38.4),
          (-32.6, -23.7), (-7.7, -23.7)])
example = i3.LayoutCell(name="example_path")
example_lay=example.Layout(elements=elements)

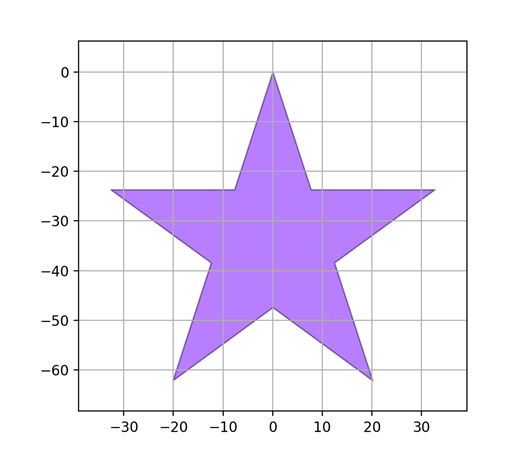

example_lay.visualize()
